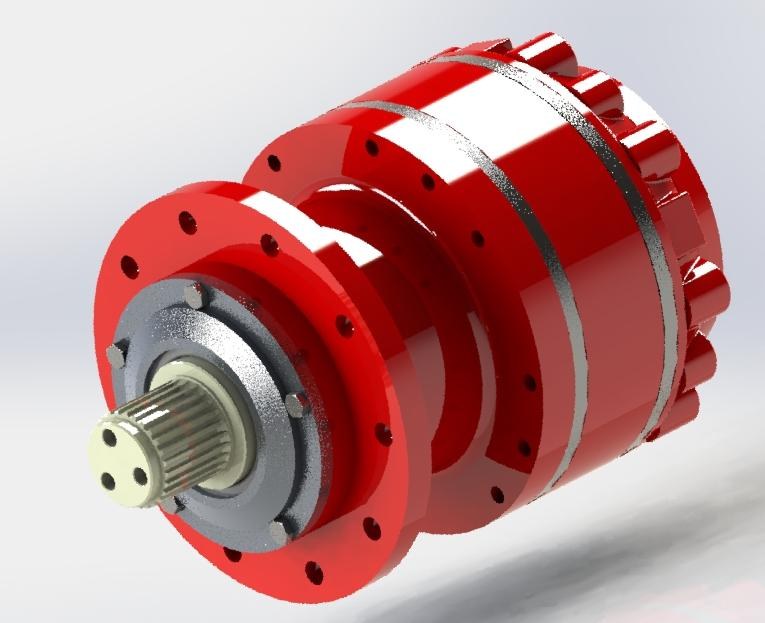

YKPlanet tip redüktör
Kompakt, flanş bağlantılı planet redüktör. Yüksek tork yoğunluğu ve dikey montaja uygun yapısıyla yem karma makinelerinde ve benzeri tahriklerde kullanılır.
TipPlanet
Gövde çapıØ240 mm
Toplam boy280 mm
↔ SÜRÜKLEYİN
Planet dişli yapısı
Flanş bağlantılı
Kamalı giriş mili
Kompakt gövde (Ø240)
Dikey montaja uygun
Kendi üretimimiz
YK · Model
Teklif Al
Teknik veriler
Ölçüler teknik föyden alınmıştır. Oran, devir, güç ve tork değerleri için bize sorun.Değerleri Sor (WhatsApp) →

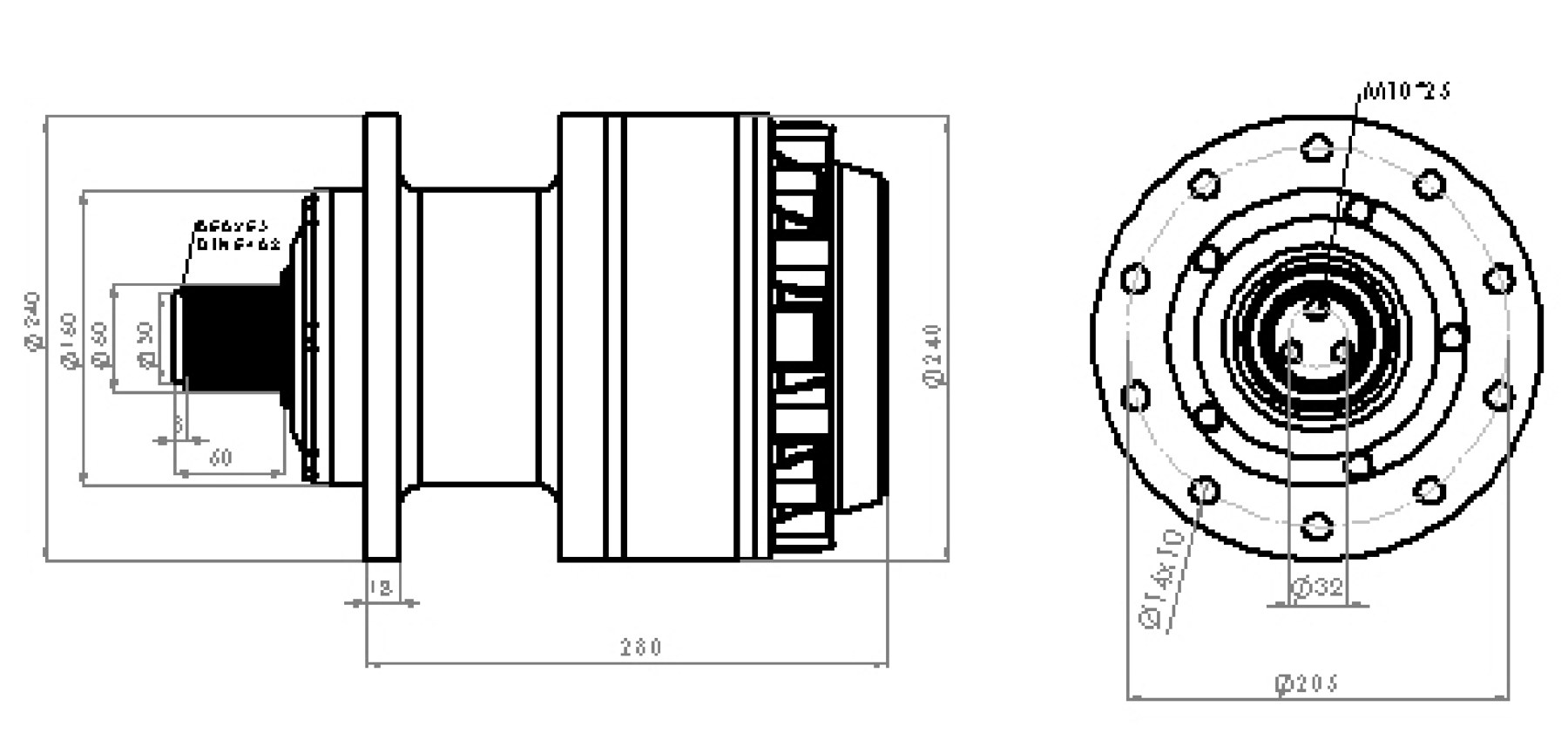

Geometri
Ölçüler
| Ölçü | Açıklama | mm |
|---|---|---|
| D1 | Gövde çapı | 240 |
| D2 | Bağlantı flanşı dış çapı | 240 |
| B | Flanş delik çemberi (10 × Ø14) | 205 |
| H | Merkezleme çapı | 160 |
| L1 | Toplam boy | 280 |
| L2 | Flanş kalınlığı | 18 |
| L3 | Mil boyu | 60 |
| Ø60 | Mil göbeği çapı | 60 |
| Ø30 | Mil ucu çapı | 30 |
| M10 | Çıkış bağlantısı (3 × M10×25, Ø32) | 32 |
Çizimi büyütmek için üzerine tıklayın.
